Шестнадцатиканальный изолирующий видеоусилитель Si-196

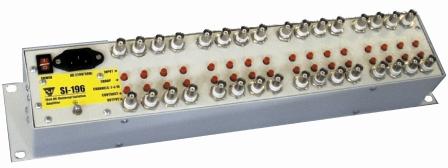

Si-196 шестнадцатиканальный изолирующий видеоусилитель

Шестнадцатиканальный изолирующий видеоусилитель Si-196 предназначен для приёмопередачи видеоизображения в составе многоканальных систем видеонаблюдения в условиях сложной электромагнитной обстановки (промышленные предприятия и т. д.). Усилитель включается в разрыв коаксиальной линии связи на входе приёмного оборудования. Прибор имеет автоматическую фиксацию уровня «черного»  (восстанавливает постоянную составляющую видеосигнала), что позволяет устранять влияние  наводок и помех любого происхождения. Прибор устраняет фоновые помехи на изображении, возникающие из-за разности потенциалов между точками заземления передающего и приемного оборудования и обеспечивает гальваническую развязку между видеокамерами и приемным видеооборудованием.

Усилитель компенсирует затухание видеосигнала в соединительном кабеле при сохранении разрешения изображения в 560 ТВЛ на расстоянии до 500 м и 400 ТВЛ на расстоянии до 1000 м (расстояние указано для коаксиального кабеля РК75-3-32).

Каждый канал усилителя защищён от воздействия импульсных наводок и помех, как по входу, так и по выходу.

Усилитель защищён от импульсных помех по цепи питания 220 В/50 Гц.

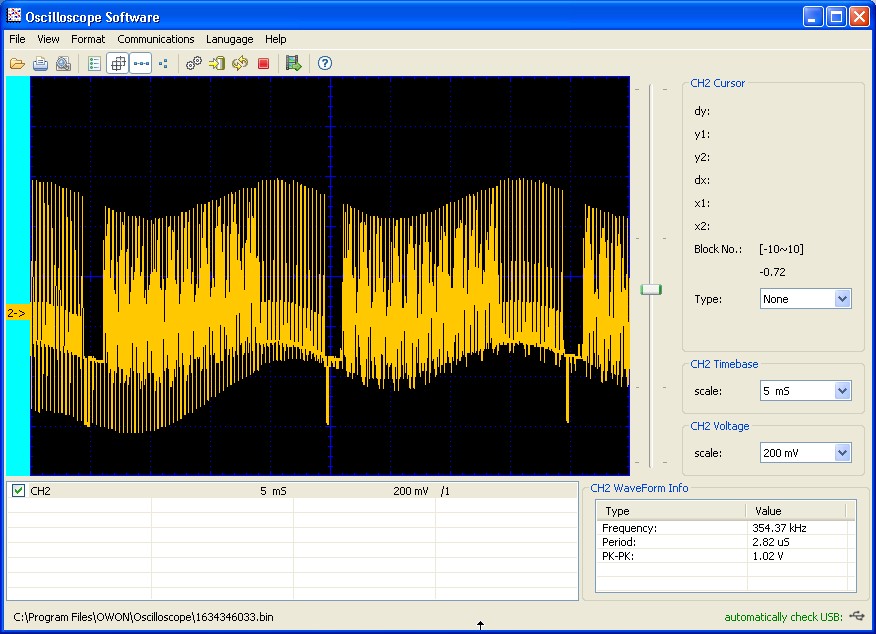

На фото 1 представлена осциллограмма сигнала на входе прибора Si-196, подключенного к линии связи длинной 500 метров выполненной кабелем РК75-3-32. Сигнал на входе прибора Si-196 состоит из видеосигнала и низкочастотной наводки на сигнальный кабель от силовых кабелей, проложенных параллельно сигнальному.

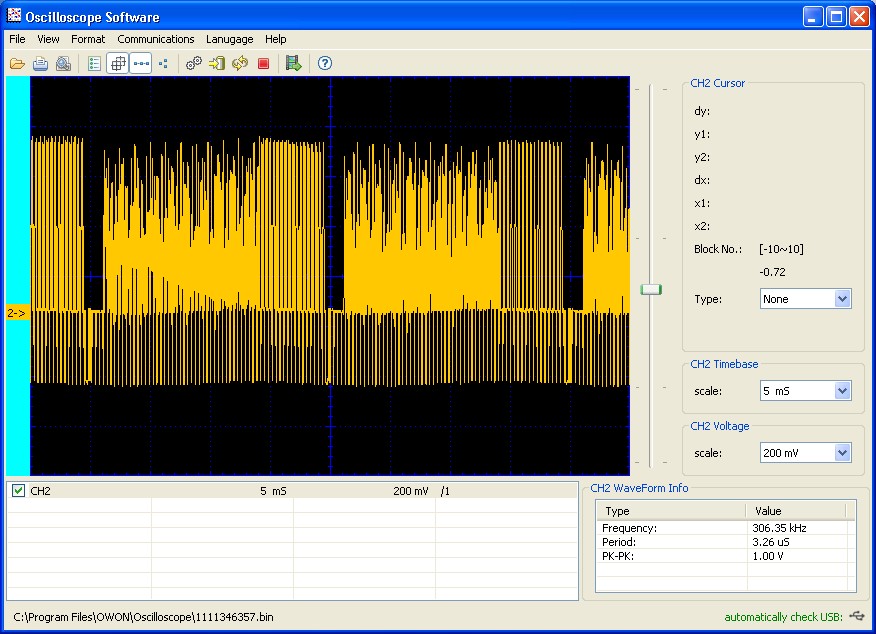

На фото 2 представлена осциллограмма сигнала на выходе прибора Si-196. За счет автоматической фиксации уровня «черного» и восстановления постоянной составляющей видеосигнала низкочастотная наводка устранена.


Фото 1

Фото 2

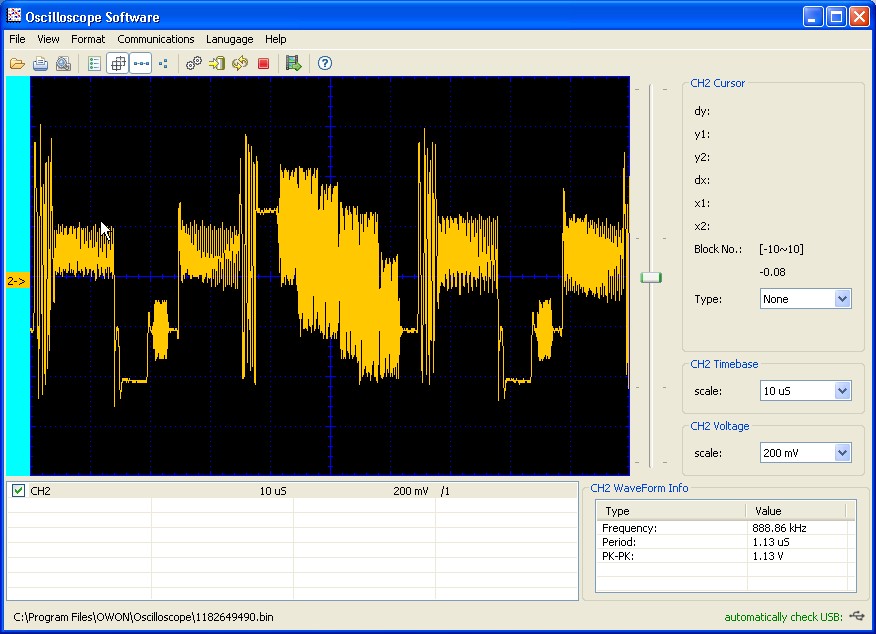

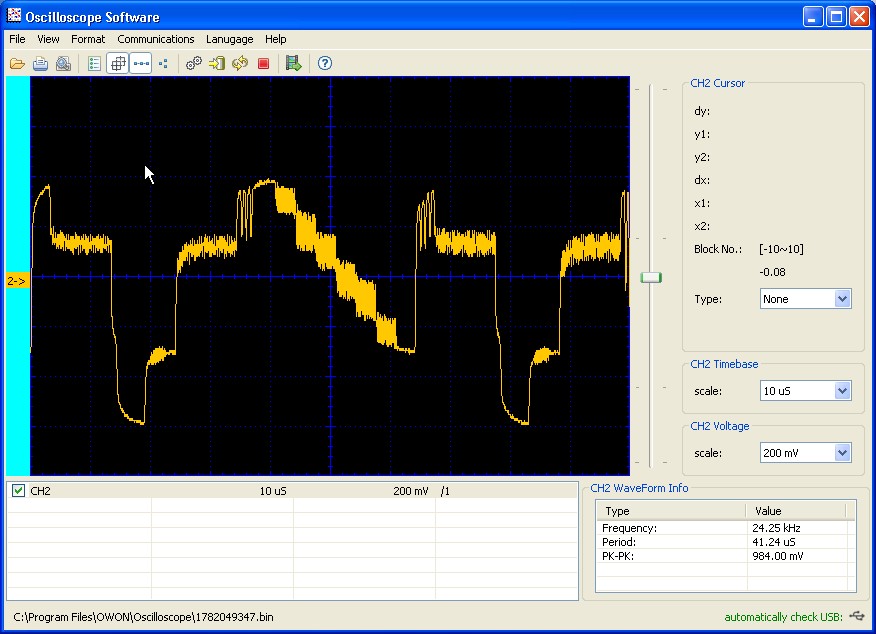

На фото 3а, 4а, 5а представлены осциллограммы, а на фото 3b, 4b, 5b соответственно изображения видеосигналов на выходе прибора Si-196, подключенного к линии связи длинной 750 метров выполненной кабелем РК75-3-32, с недостаточной коррекцией АЧХ, избыточной коррекцией АЧХ и оптимальной коррекцией АЧХ.


Фото 3a


Фото 4a

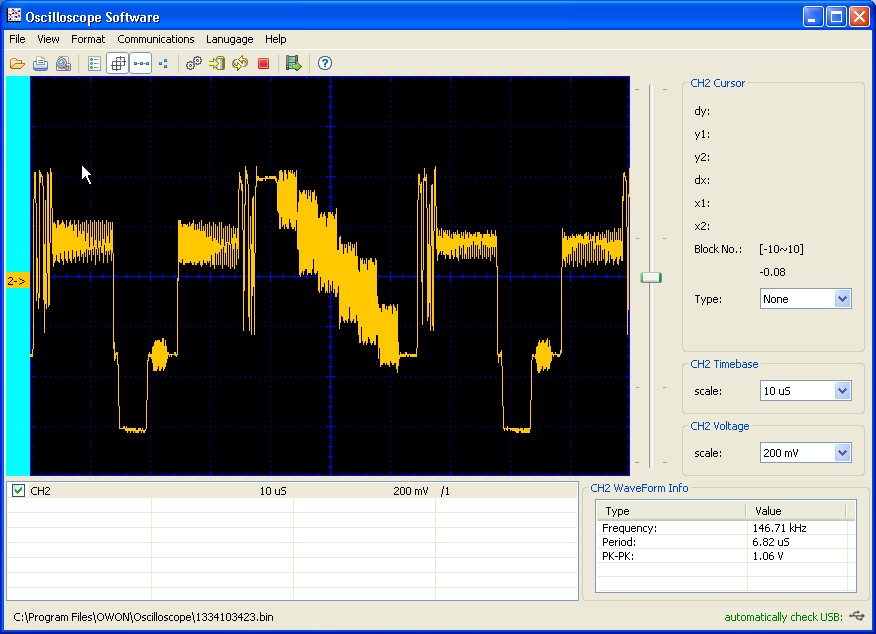

Фото 5a

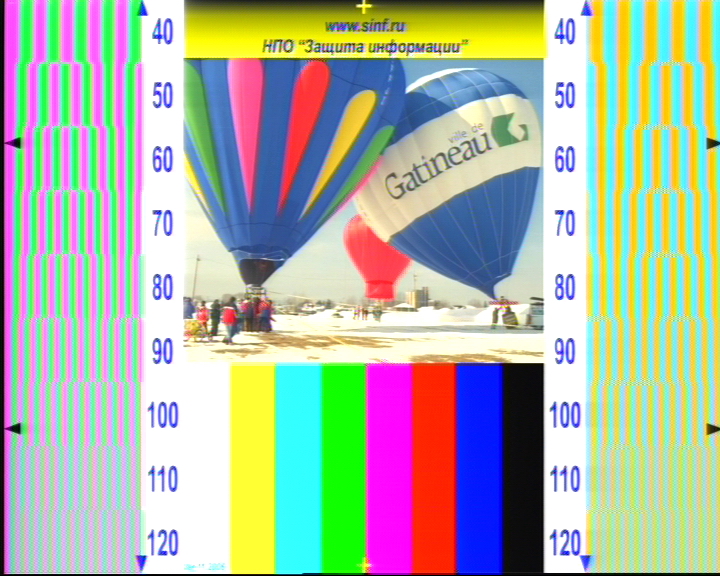

Фото 3b (нажмите чтобы увеличить)

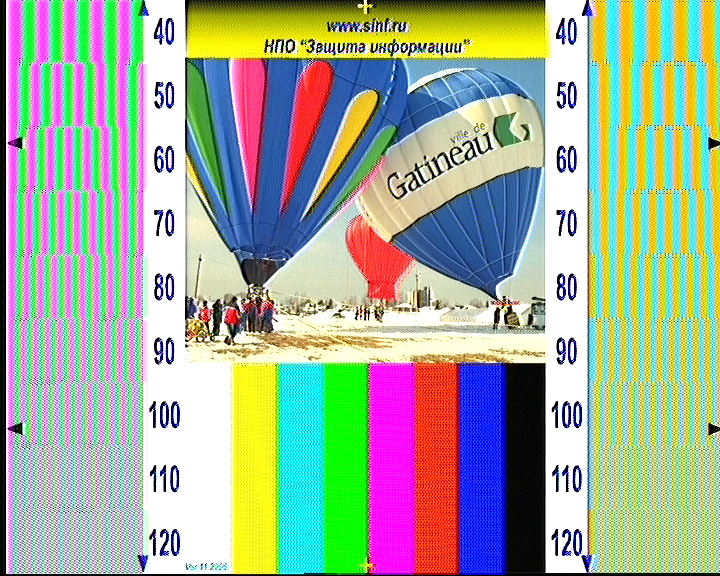

Фото 4b (нажмите чтобы увеличить)

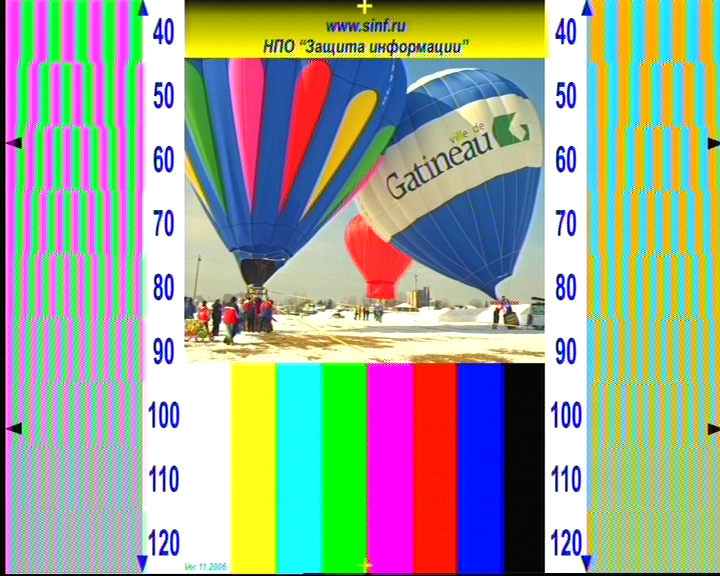

Фото 5b (нажмите чтобы увеличить)

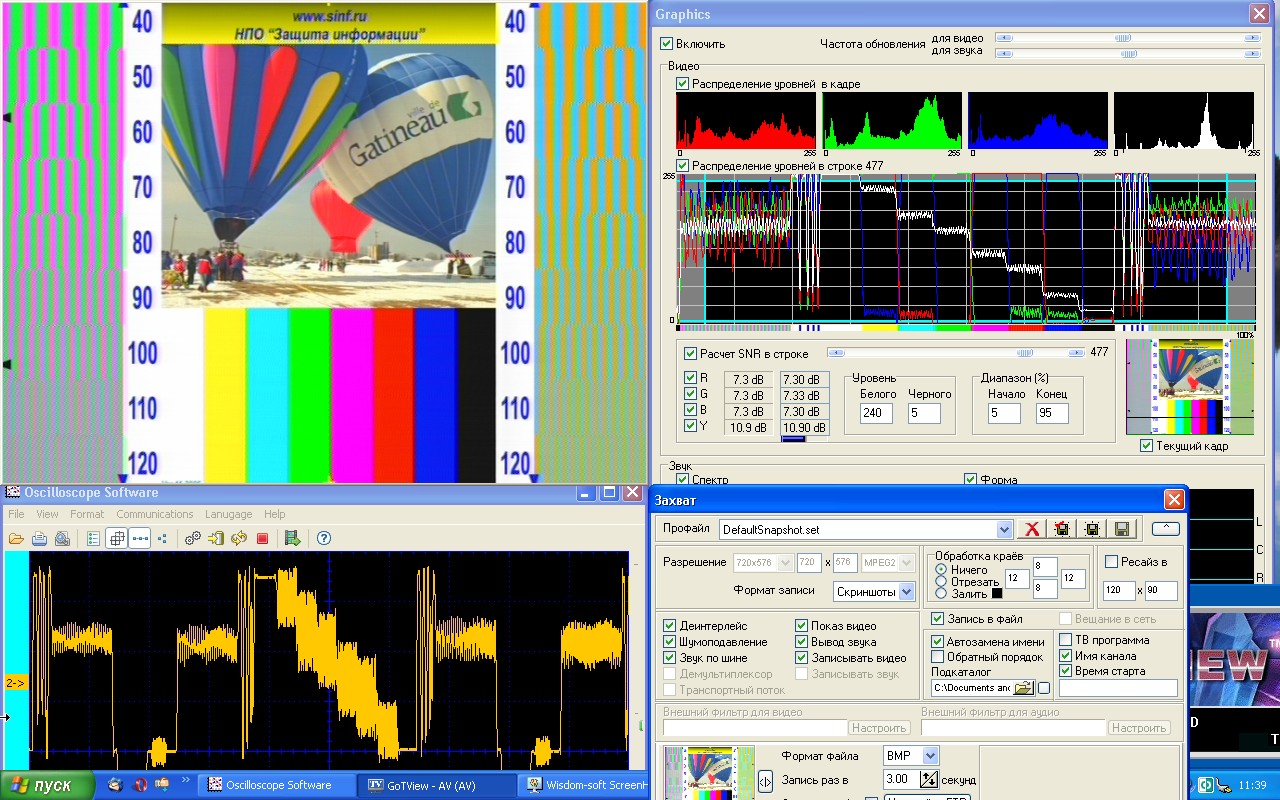

Изображение экрана монитора компьютера во время тестирования прибора Si-196.

Все усилители видеосигнала по коаксиальному кабелю
