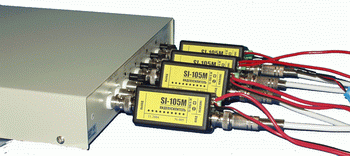

Видеоусилители Si-105M и Si-105F
AHD/TVI/CVI
Усилитель предназначен для приёмопередачи видеоизображения и компенсации потерь видеосигнала в коаксиальных кабелях длиной до 1000 м. Усилитель включается в разрыв коаксиальной линии связи (модификация Si-105F) или входе приёмного оборудования (SI–105M). Включение модификации Si-105F на выходе камеры в качестве передающего усилителя позволяет увеличить более чем на 10 дБ отношение сигнал/помеха в канале передачи видеоизображения.
Прибор имеет следующие особенности:
- широкий диапазон коррекции АЧХ и коэффициента передачи одним регулятором;
- компенсация потерь видеосигнала в линии связи при изменении её длины от 0 до 1000 м.
- максимальное выходное напряжение не более 4В;
- защита от импульсных помех;
- защита от короткого замыкания по выходу;
- защита от переполюсовки источника питания;
- питание от нестабилизированного источника питания 11–18 В.
Область применения:
- оборудование стандартов AHD/TVI/CVI (функции передачи и приёма звука, сигналов телеметрии не поддерживаются).
- многоканальные системы охранного видеонаблюдения с большим разбросом дистанций между передающим и приёмным оборудование - позволяет выравнить яркость и чёткость изображения в каналах.
- системы охранного видеонаблюдения с протяженными кабельными линиями связи до 1000 м.
- системы охранного видеонаблюдения с кабелями линий связи, имеющих большое затухание в диапазоне рабочих частот.
Пример использования: сигнал AHD, дистанция 1000 м.
РК-75-3-32 1000м. Фото 1.
|

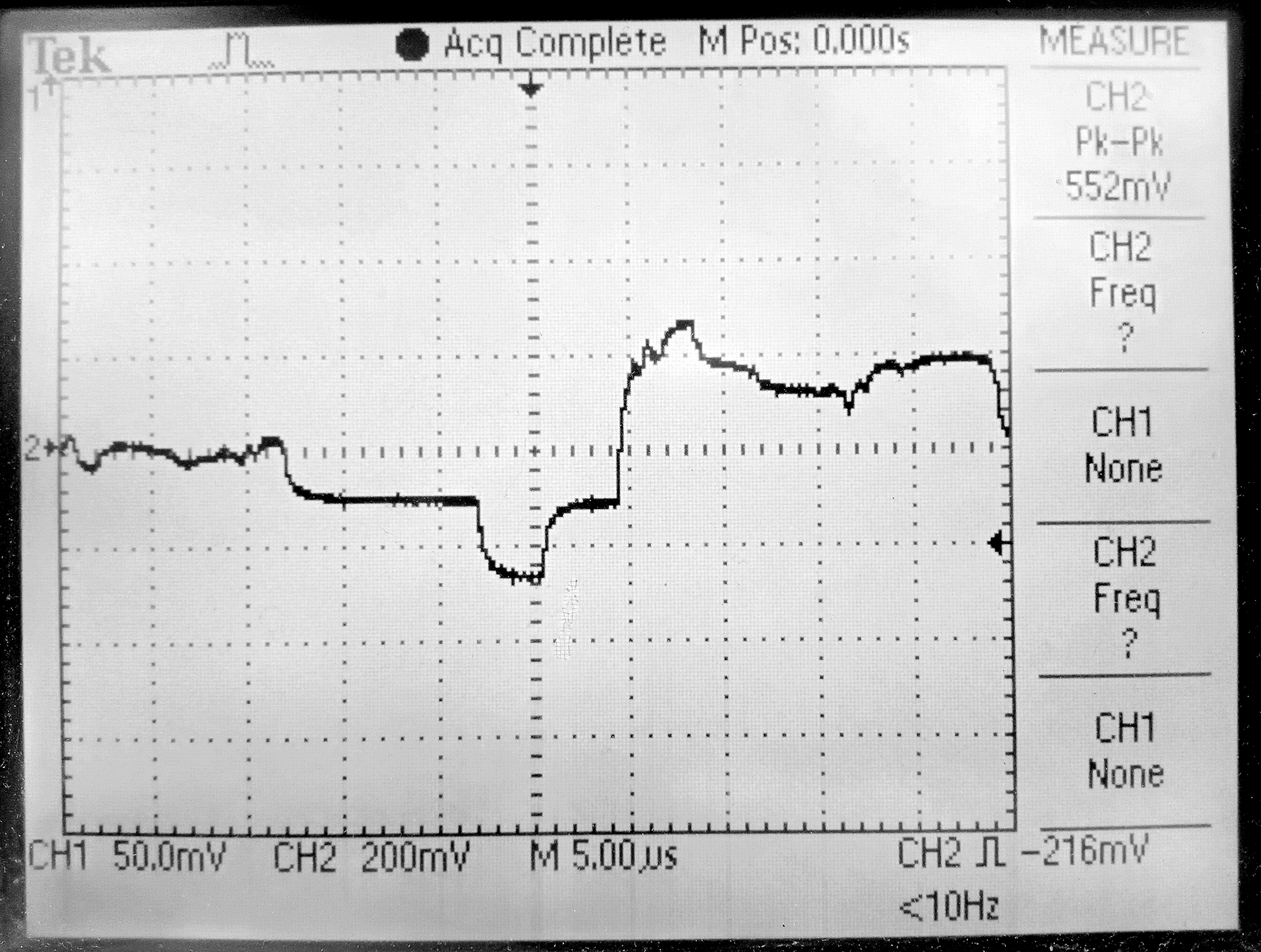

РК-75-3-32 1000м. Осц.1
|

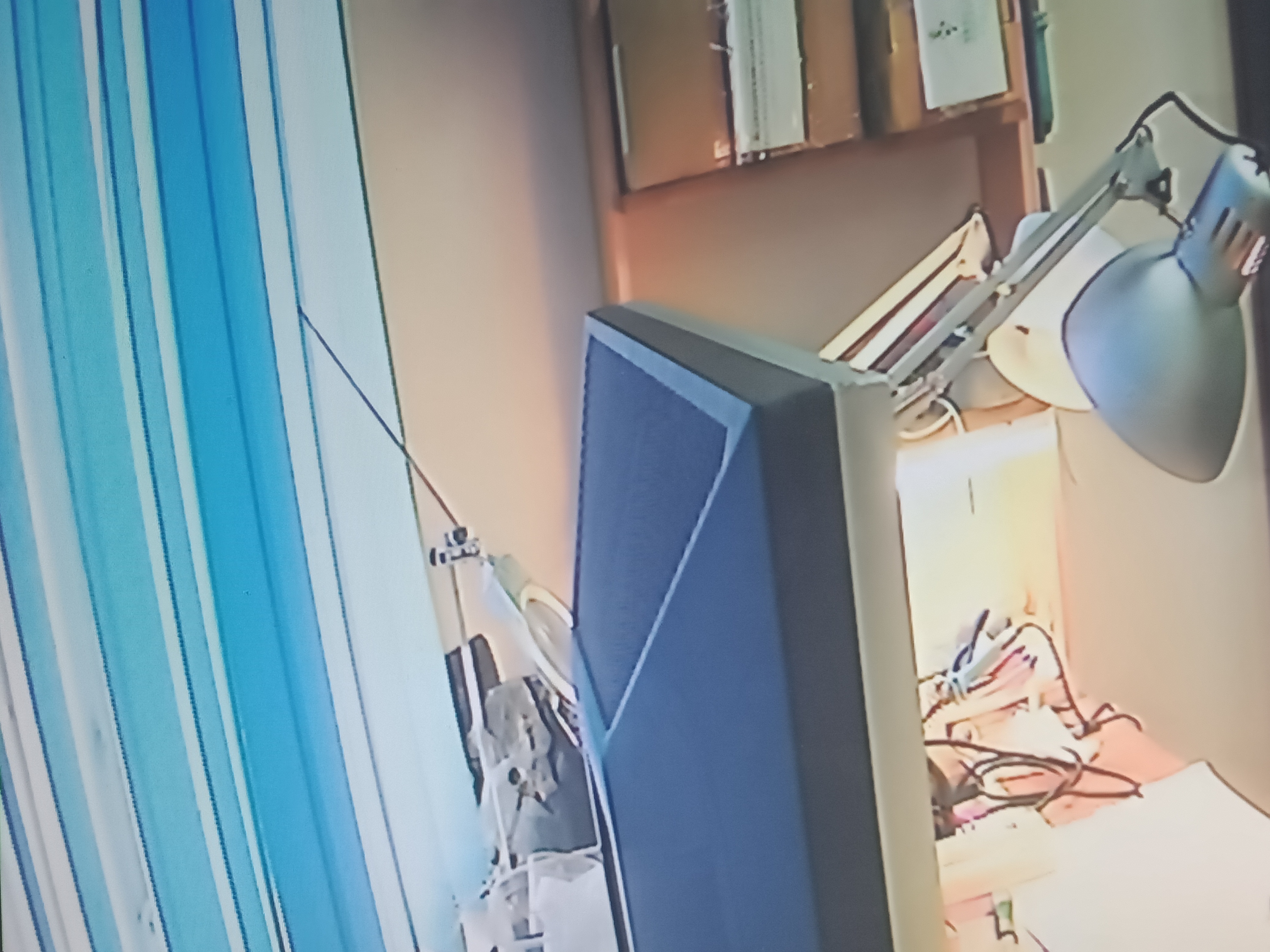

РК-75-3-32 1000м. Si-106M - Si105F Фото 2
|

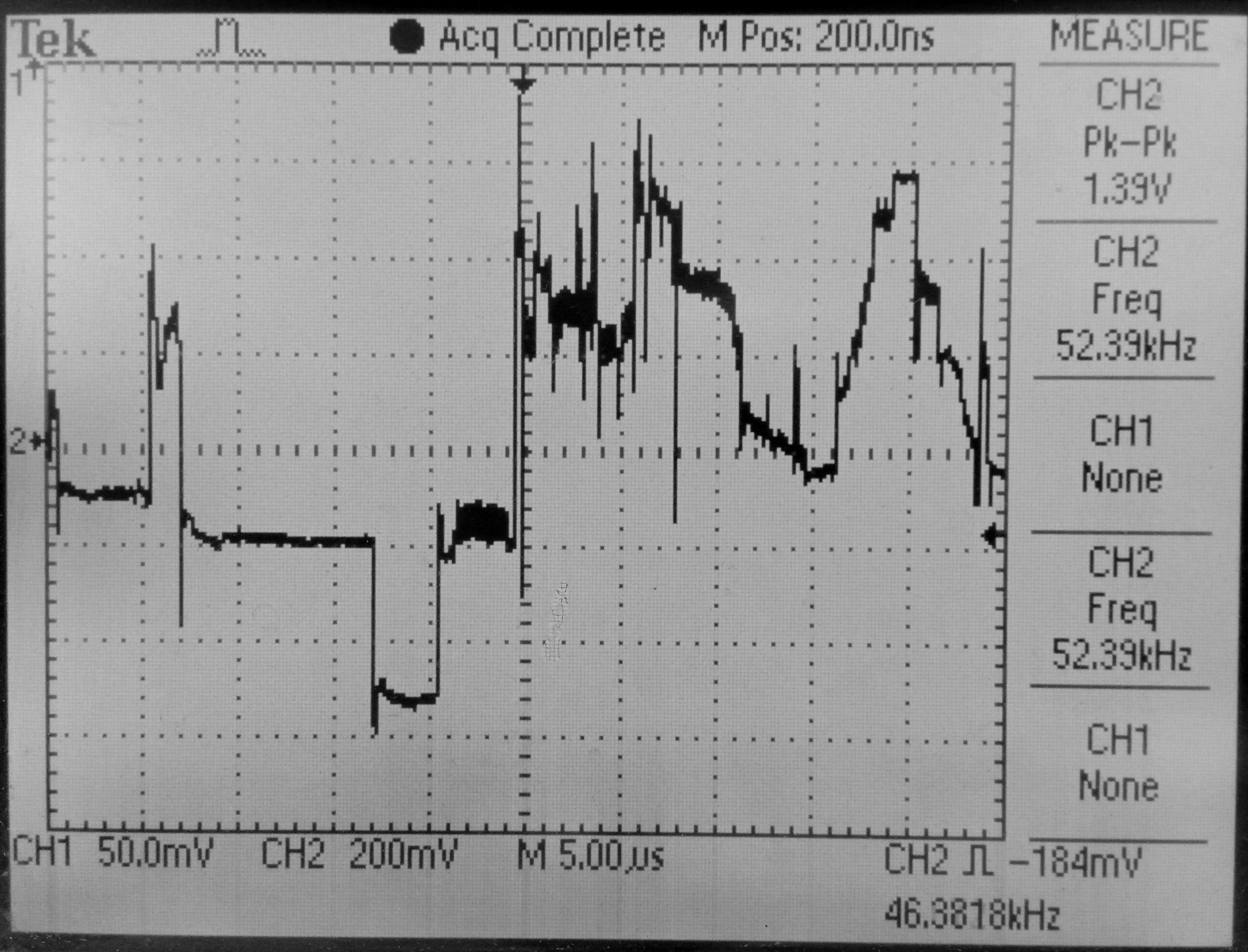

РК-75-3-32 1000м. Si-106M - Si105F Осц. 2
|

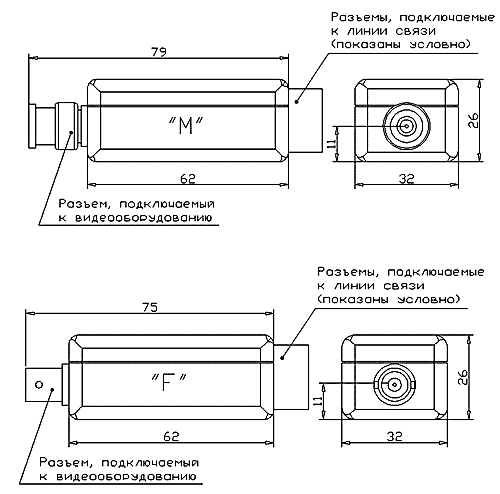

Габаритно-установочные размеры
