Изолирующий трансформатор с грозозащитой Si-133M/F

Прибор предназначен для:

• гальванической развязки передающего и приёмного оборудования в системах видеонаблюдения при передаче видеосигнала по коаксиальным линиям связи;
• защиты передающего или приёмного видеооборудования от воздействия перенапряжений, импульсных помех и наводок при передаче видеоизображения от видеокамеры до приёмного видеооборудования по длинным линиям связи.

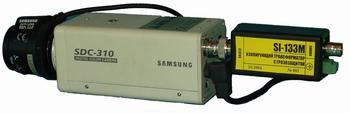

Гальваническая развязка устраняет помехи на изображении, возникающие из-за разности потенциалов между приёмным и передающим оборудованием. Конструкция предусматривает монтаж приборов непосредственно на видеооборудование (видеокамеру, монитор и т. д.) – модификация Si-133M; или в разрыв кабельной линии – модификация Si-133F.

Область применения:

• системы видеонаблюдения на промышленных объектах;
• компьютерные регистраторы видеоинформации.

Технические данные и характеристики:

• входной и выходной импеданс: 75 Ом;
• диапазон рабочих частот: 50 Гц - 7 МГц; 560ТВЛ
• коэффициент передачи: 1;
• максимальная амплитуда выходного сигнала: 6 В;
• минимальное напряжение срабатывание защиты: 7 В;
• максимальный импульсный ток (8/20 мкс) защиты:
    при напряжении от 7 до 90 В: 40 А;
    свыше 90 В: 10 кА.

Габаритно-установочные размеры

Тестирование Si-130M/F, Si-133M/F, Si-140M/F

Все устройства гальванической развязки и грозозащиты

• Si-130M/F Изолирующий видеотрансформатор
• Si-130AM/F Изолирующий видеотрансформатор
• Si-133M/F Изолирующий видеотрансформатор с грозозащитой
• Si-140M/F Устройство грозозащиты
• Si-145 Герметичное устройство защиты скоростных купольных видеокамер и другого оборудования систем охранного видеонаблюдения от воздействия грозовых разрядов, перенапряжений, импульсных помех и наводок по цепям электропитания и телеметрии
• Si-146 Устройство защиты видеооборудования по цепям видеосигнала от воздействия на линию связи перенапряжений, грозовых разрядов, импульсных наводок и помех.
• Si-147 Устройство защиты видеооборудования по цепям видеосигнала (аудиосигнала) и телеметрии от воздействия на линию связи перенапряжений, грозовых разрядов, импульсных наводок и помех
