Тестирование Si-130M/F, Si-133M/F, Si-140M/F

Целью тестирования является отображение реального вносимого затухания в передаваемое цветное и черно-белое изображение пассивными приборами гальванической развязки и грозозащиты.

В качестве источника видеосигнала использовался генератор телевизионных испытательных таблиц TPG-8. К выходу генератора при всех испытаниях через кабель РК-75-3-32  250 метров был подключён видеорегистратор на базе устройства ввода изображения Gotview USB 2,0 DVD 2.

Основные параметры кабеля РК75-3-32:

• суммарное сопротивление постоянному току центральной жилы и оплётки 80 Ом/км;
• волновое сопротивление на частоте 1 МГц: 75 Ом;
• затухание на частоте 6 МГц: 29 дБ/км;

На вход видеорегистратора поочерёдно подключаются приборы защиты. Видеорегистратор также тестировался отдельно. В ходе тестирования по испытательным таблицам оценивались потери разрешающей способности по горизонтали сигнала яркости и сигнала цветности.

При просмотре изображения необходимо установить масштаб просмотра 100%.

Выводы: полученное разрешение около 90 ТВЛ цветного и 500 ТВЛ черно-белого изображения говорит об отсутствии визуально определяемых вносимых затуханий и искажений в тракт передачи видеосигнала тестируемыми приборами гальванической развязки и грозозащиты.

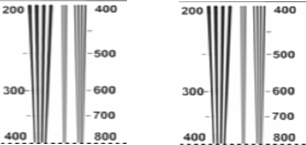

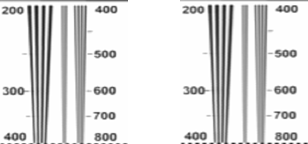

Результаты тестирования Si-130M/F, Si-133M/F и Si-140M/F (коаксиальный кабель 250 м)

Видеорегистратор Si-130M/F Si-133M/F Si-140M/F

Видеорегистратор Si-130M/F

Si-133M/F Si-140M/F
