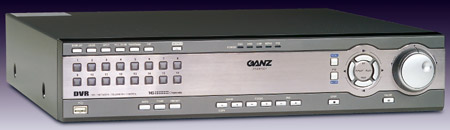

16-КАНАЛЬНЫЙ ЦИФРОВОЙ ВИДЕОРЕГИСТРАТОР
ZR-DH1621P
CBC (т.м. Computar, Ganz)
Основные характеристики
- 16-канальная триплексная система с детектором движения
- Встроенное управление поворотными и купольными камерами
- Удаленное управление с выносной клавиатуры
- Поддержка LAN
- До 4 внутренних жестких дисков (до 1 ТБ)
- До 20 внешних жестких дисков (макс. 5 ТБ) через интерфейс Firewire IEEE1394
- Удобное управление челночным манипулятором
- Поддержка DSL
- Расширенные функции поиска записей и тревог
Цифровой регистратор ZR-DH1621P - это компактная триплексная система. Запись, воспроизведение и отображение живого видео возможны одновременно. 6 различных вариантов отображения камер на экране, до 16 камер одновременно могут быть показаны на одном мониторе, а также имеется полноэкранный режим.
Встроенный матричный мультиплексор позволяет выполнять удобные переключения между камерами и мониторами.
До 4 внутренних и до 20 внешних жестких дисков (через интерфейс Firewire) обеспечивают емкость записи, при которой трудно желать большего. Для архивирования изображений имеются интерфейсы подключения различных устройств записи, как CD-ROM, DVD-ROM или USB Flash накопители.
Сжатие данных по технологии Wavelet позволяет получить максимум информации в изображениях высокого разрешения и качества при минимуме места. Запись может производиться как вручную, так и по расписанию или по тревоге.
ZR-DH1621P был специально разработан для задач видеонаблюдения. Внешний вид и назначение элементов управления, включая челночный манипулятор, адаптированы к имеющимся технологиям. Таким образом система проста в управлении, как обычный видеомагнитофон, и может использоваться в малых и средних системах охраны и видеонаблюдения. Если требуется, ZR-DH1621P может также легко быть интегрированным в уже существующие системы и сети.
Множество доступных на рынке купольных камер и поворотных устройств могут управляться непосредственно с регистратора с помощью соответствующих элементов управления. Дополнительным плюсом является возможность одновременного использования двух разных протоколов.
Доступ к системе облегчается с помощью сети Ethernet, используя web обозреватель или специализированное программное обеспечение. Поддержка DSL дополняет коммуникационные возможности устройства.
Технические данные
Стандарт видеосигнала |
NTSC/EIA или PAL/CCIR |
Напряжение питания |
230/115 вольт 50/60 Гц. |
Потребляемая мощность |
55/51 Вт (без дополнительных жестких дисков) |
Входы видео |
16х композитные, 1.0 Vp-p, 75 Ом, BNC |
Выходы видео |
16х композитные петлевые, 1.0 Vp-p, 75 Ом, BNC,
1х композитный 1.0 Vp-p, 75 Ом, BNC, или 1х Y/C, S-VHS |
Выходы на мониторы |
2х композитные, 1.0 Vp-p (из них 1х главный, 1х вторичный), 75 Ом, BNC |
Вход аудио |
1х RCA, линейный, моно |
Выход аудио |
1х RCA, линейный -5 дБ, моно |
Жесткие диски, внутр. |
4х IDE, макс. 1 ТБ (поставляется без жестких дисков) |
Жесткие диски, внешние |
20х IDE макс. 5 ТБ, IEEE1394 (Firewire) |
OC |
Linux (не на жестком диске), прошита в чип |
Полиэкран |
1, 4, 6, 7, 8, 9, 13 или 16 изображений одновременно |
Компрессия |
Wavelet |
Продолжительность записи |
в зависимости от качества изображения, скорости записи, емкости жесткого диска (качество и скорость записи могут изменяться) |
Режимы записи |
программируемая или ручная запись, запись по тревоге, претревожная запись |
Скорость записи |
50 кадров/сек. (2CIF) или 100 кадров/сек. (CIF),
скорость можно установить от 50 кадров/сек. до 1 кадра/20 минут. |
Разрешение видео (Г х В) |
720 х 288 пикс. или 360 х 288 пикс., 7 градаций качества |
Тревожные входы |
16 х замыкающие/размыкающие, программируемые |
Тревожные выходы |
4 х с открытым коллектором (100 мА) |
Функции тревог |
детектор движения, потеря сигнала, системная ошибка, внешняя тревога |
Интерфейсы |
2 х RS485, RJ-45, для купольных камер или поворотных устройств,
1 х Ethernet/LAN, 10/100-Base-T, RJ-45, 1 х Sub-D, 9-штырьковый, RS232 |
Протоколы управления |
последние протоколы от производителей,
2 различных протокола для управления купольными камерами или поворотными устройствами могут использоваться одновременно |
Диапазон рабочих температур |
0°C...+40°C (<80% отн. влажность, без конденсата) |
Габариты (Ш х В х Г) |
432 х 88 х 430 мм |
Вес |
12 кг (без жестких дисков) |
|
