ЛЮКС

Нелинейный локатор

Радиолокатор работает в импульсном режиме с мощностью излучения 16 Вт в импульсе. Это позволяет обеспечить высокую (-130дБВт) чувствительность приемников. По дальности обнаружения прибор не уступает самым мощным выпускаемым на сегодняшний день радиолокаторам. Это обеспечивается оптимально подобранными параметрами излучения и приема в сочетании с эффективной антенной системой.
Нередко, сравнивая «Люкс» с другими локаторами, указывают на его якобы недостаточную мощность. По мнению экспертов «НЕРА-С», повышение мощности импульса требует уменьшения его длительности, а значит - расширения спектра излучаемого сигнала. Для приема узких импульсов потребуется более широкая полоса приема. Это неизбежно ведет к снижению чувствительности приемников. Кроме того, при расширении полосы приема значительно усиливается мешающее воздействие систем сотовой связи.

Другая крайность - часто реализуемый в локаторах переход в непрерывный режим излучения. Здесь снижение излучаемой мощности можно компенсировать повышением чувствительности приемников путем существенного сужения полосы приема, что приводит к затруднению при идентификации обнаруженных нелинейностей. В режиме демодуляции много полезной информации просто не проходит через тракт приема. Дальнейшее сужение полосы (как, например, в известном радиолокаторе "ORION") приводит еще и к инерционности в работе прибора, т.е. необходимости очень медленно перемещать прибор по обследуемому объекту.
По всем остальным параметрам, таким как безопасность работы (излучение в обратном направлении), время непрерывной работы без подзарядки аккумуляторов, время подготовки к работе, эргономичность и т.д. "Люкс" превосходит выпускаемые сегодня радиолокаторы. Это обеспечивается оригинальными схемотехническими и конструктивными решениями.

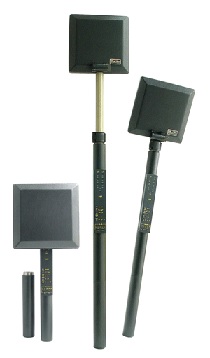

«Люкс» выполнен в виде неразборной конструкции, состоящей из антенного блока и ручки-штанги, соединённых шарниром. В ручке размещаются передатчик, два приемника, блоки обработки и индикации данных.

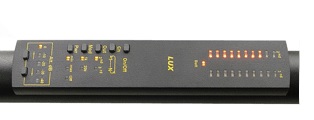

На лицевой панели прибора расположены кнопки управления и светодиодные индикаторы. Блок аккумуляторов присоединяется к корпусу изделия при помощи резьбового соединения. Оригинальная конструкция контактов обеспечивает надежное питание прибора в любых условиях его эксплуатации. На торцевой грани аккумуляторного блока расположены разъёмы подключения зарядного устройства и головных телефонов.

Для первоначальной настройки локатора используется имитатор нелинейности (2-я и 3-я гармоники), поставляемый в комплекте с изделием.

Небольшие габариты, эргономичная конструкция, а также вес локатора, не превышающий 1,3 кг, позволяют использовать его в самых сложных условиях. Важной особенностью изделия является отсутствие дополнительных блоков, присоединяемых на разъемах, что, как правило, ведет к снижению надежности устройства и создает неудобства для оператора. Длительность непрерывной работы прибора - не менее 5 часов. Время подзарядки аккумуляторов -1,5 часа.

Технические характеристики передатчика:
Передатчик работает в импульсном режиме в диапазоне 915 МГц.
Шаг перестройки частоты 200 кГц.
Максимальная выходная мощность в импульсе 16 ± 1 дБ.
Минимальная выходная мощность в импульсе 1,6 дБ.

Технические характеристики приемников:
Частоты настроек приемников равны удвоенной и утроенной частоте передатчика соответственно.
Реальная чувствительность каждого приемника при соотношении сигнал/шум не менее 6 дБ -136дБ/Вт.
Динамический диапазон приемников не менее 30 дБ.
Регулировка усиления приемников осуществляется вручную, четырьмя ступенями по (10 ± 1) дБ в каждой ступени.
В режиме «20К» приемники выделяют сигналы, которыми модулируется по амплитуде последовательность радиоимпульсов. Ширина спектра демодулированнного сигнала 500 - 2000 Гц.
Технические данные антенн:

Изделие имеет три антенны, конструктивно оформленные в виде одного блока.
Ширина диаграммы направленности главного лепестка по уровню -3 дБ передающей и приемных антенн не более 90.
Уровень мощности боковых и задних лепестков диаграммы направленности передающих и приемных антенн не более 10% от уровня главного лепестка.
Передающая и приемные антенны имеют круговую поляризацию с коэффициентом эллиптичности не более 1.5.
Передающая и приемные антенны имеют соосные диаграммы направленности. Отклонения максимумов главных лепестков диаграмм направленности не превышает 50.
