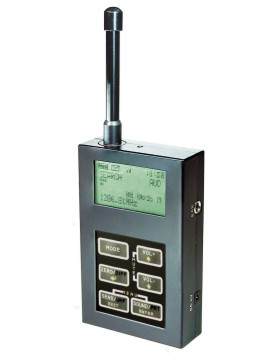

ST 007
Детектор поля
 |
-
- ST 007 детектор поля предназначен для обнаружения и локализации радиоизлучающих специальных технических средств (РСТС) негласного получения информации.
К таким средствам, прежде всего, относят:
- радиомикрофоны;
- телефонные радиоретрансляторы;
- радиостетоскопы;
- скрытые видеокамеры с передачей информации по радиоканалу;
- технические средства систем пространственного высокочастотного облучения;
- радиомаяки систем слежения за перемещением объектов;
- несанкционированно включенные радиостанции и радиотелефоны;
- технические средства обработки информации, работа которых сопровождается возникновением побочных электромагнитных излучений (элементы ПЭВМ, факсы, ксероксы, некоторые типы телефонных аппаратов и т.п.).
|
- Принцип действия ST 007 основан на широкополосном детектировании электрического поля. Дает возможность обнаружения РСТС с любыми видами модуляции.
-
|
Имеет три основных режима работы:
Режим ПОИСК:
- Раздельная индикация непрерывного и импульсного вида сигналов.
- Индикация частоты принимаемого сигнала.
- Индикация обнаружения сигналов стандарта GSM, DECT, BLUETOOTH и WLAN(802.11).
- Передача частоты радиосигнала на сканирующий приемник.
- Высокочастотный фильтр.
- Вычитание фона.
Данный режим предназначен для поиска РСТС.
В этом режиме ST 007 обеспечивает прием радиосигналов в диапазоне от 50 до 2500 МГц, их детектирование и вывод для визуального и звукового контроля. Уровень сигнала относительно установленного порога детектора отображается на двухстрочном индикаторе с 32-сегментной шкалой.
Различие в использовании двух шкал состоит в следующем: верхняя шкала индицирует усредненную амплитуду продетектированного сигнала, а нижняя его пиковые значения. Соответственно, в верхней строке будут преобладать сигналы с АМ и ЧМ модуляцией, а в нижней – близкие к импульсным видам сигналов (например, сигналы DECT, GSM). Наличие индикации на двух шкалах говорит о смешанном виде сигнала на входе детектора (например, телевизионный сигнал).
Обеспечено измерение текущих значений частоты принятого радиосигнала и определение наиболее устойчивого ее значения (для сигналов с постоянной несущей частотой).
Индицируется обнаружение сигналов стандартов GSM, DECT, BLUETOOTH и WLAN(802.11).
Для ослабления влияния мощных радиопередатчиков в диапазоне до 300 МГц (телевизионные передатчики 1–10 канал, ЧМ радиостанции) предусмотрен фильтр высоких частот.
При подключении к ST 007 сканирующего приемника предусмотрена возможность установки частоты приема сканирующего приемника на частоту принимаемого сигнала ST 007 (при условии наличия у сканирующего приемника соединительного порта).
Режим МОНИТОРИНГ:
- Часы реального времени.
- Установка расписания работы.
- Протокол событий (9 банков по 999).
Предназначен для обнаружения РСТС с сохранением информации в энергонезависимой памяти изделия. Максимальное число записываемых событий 4096. Просмотр событий осуществляется в режиме ПРОСМОТР ПРОТОКОЛА.
Расширенный выбор признаков появления сигнала тревоги – по уровню, по частоте, GSM, DECT, BLUETOOTH, WLAN(802.11).
Предусмотрена работа по расписанию. Пользователь устанавливает время включения и выключения изделия.
Этот режим предполагает два основных варианта использования:
- Контроль работы ST 007 пользователем. Этот вариант предполагает нахождение ST 007 в зоне видимости для пользователя. Это полезно, например, в случае контроля посетителей кабинета на наличие РСТС.
- Автономная работа ST 007. В этом случае ST 007 устанавливается в месте предполагаемого использования РСТС, и контроль электромагнитной обстановки в течение заданного времени происходит без непосредственного участия пользователя.
Режим ПРОСМОТР ПРОТОКОЛА.
Предназначен для просмотра протокола событий, произошедших в результате работы ST 007 в режиме МОНИТОРИНГ.
Обеспечена возможность сортировки событий по следующим признакам:
- времени события;
- длительности события;
- уровню сигнала;
- значению частоты.
ОБЩЕЕ.
Информация отображается на графическом ЖКИ дисплее с регулируемой подсветкой.
Управление прибором производится с помощью шестикнопочной клавиатуры.
Акустический контроль осуществляется посредством головных телефонов либо через встроенный звуковой излучатель.
Питание осуществляется от одной батареи типа AАА или от блока питания.
Расширенный интерфейс настройки и управления через МЕНЮ.
Выбор русского или английского языка.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Перепрограммирование устройства.Для замены программного обеспечения (новые версии, дополнительные возможности) пользователю достаточно подключить ST007 к своему компьютеру и с сайта производителя, в автоматическом режиме заменить программное обеспечение.
| Технические характеристики |
| Основной блок. |
| Диапазон частот, МГц |
50-2500 |
| Частота среза ВЧ- фильтра, МГц |
400 |
Чувствительность по входу, мВ
100-1200 МГц
1200-2000 МГц |
<0.25
<0.5 |
| Чувствительность частотомера, мВ |
<15 |
| Погрешность измерения частоты,% |
±0.1 |
| Динамический диапазон индикации, дБ |
60 |
Напряжение питания, В:
От внутреннего источника питания (батарея типа ААА)
От блока питания |
1.5
4 |
| Потребляемый ток, мА |
<60 |
| Габариты (без антенны), мм |
85x53x19 |
| Вес (без батареи), кг |
0.1 |
| Комплект удаленной антенны. |
| Рабочая частота, МГц |
916.5/433.92 |
| Максимальная излучаемая мощность передатчика, мВт |
1 |
| Габариты приемопередатчика, мм |
58x31x31 |
| Габариты удаленной антенны, мм |
85x53x19 |
| Комплектность поставки |
| Наименование |
Количество, шт |
| 1. Основной блок |
1 |
| 2. Телескопическая антенна |
1 |
| 3. Блок питания |
1 |
| 4. Головные телефоны |
1 |
| 5. Соединительный кабель |
1 |
| 6. Батарея типа ААА |
1 |
| 7. Техническое описание и инструкция по эксплуатации |
1 |
|
|
|
|
