Тестирование шестнадцатиканального усилителя-разветвителя Si-197
Основная задача тестирования — наглядно продемонстрировать реальные результаты передачи видеосигнала по коаксиальному кабелю на различные дистанции с помощью прибора Si-197.
В качестве коаксиального кабеля использовался кабель РК75-3-32 со следующими параметрами:
- суммарное сопротивление постоянному току центральной жилы и оплетки: 80 Ом/км
- волновое сопротивление на частоте 1 МГц: 75 Ом
- затухание на частоте 6 МГц: 29 дБ/км
В качестве источника видеосигнала использовался генератор телевизионных испытательных таблиц TPG-8.
Результаты испытаний регистрировались с помощью:
- видеорегистратора на базе устройства захвата изображения “Gotview USB 2,0 DVD 2”, обеспечивающего горизонтальное разрешение около 450 ТВЛ
- цифрового осциллографа “Owon P-6062T”
Результаты тестирования представлены ниже:

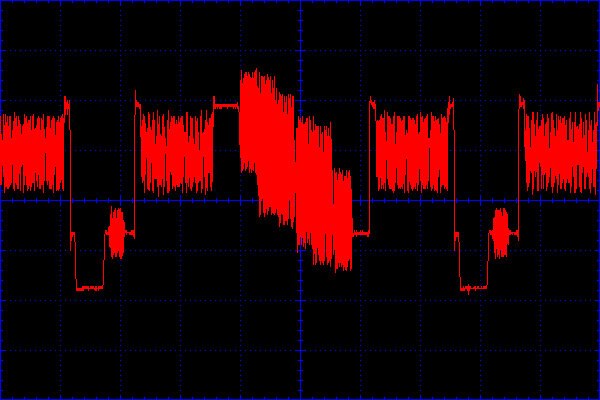

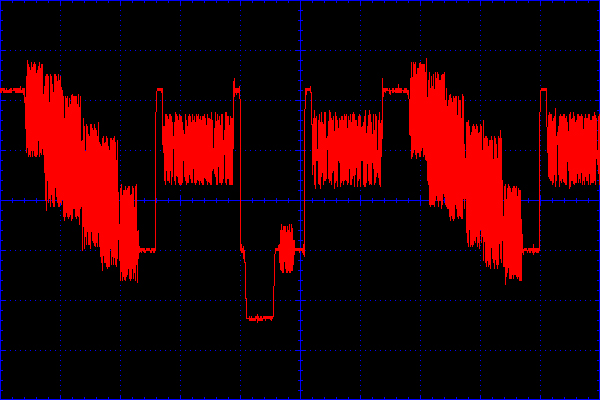

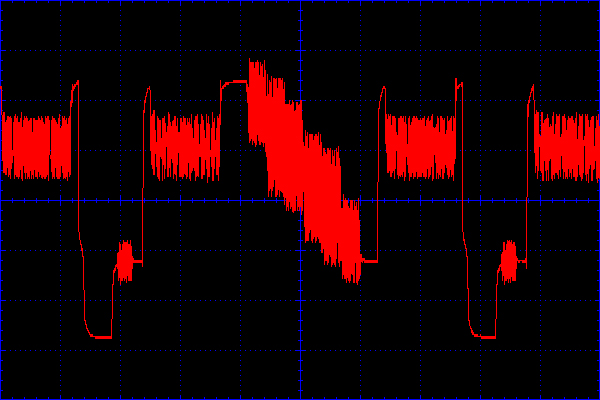

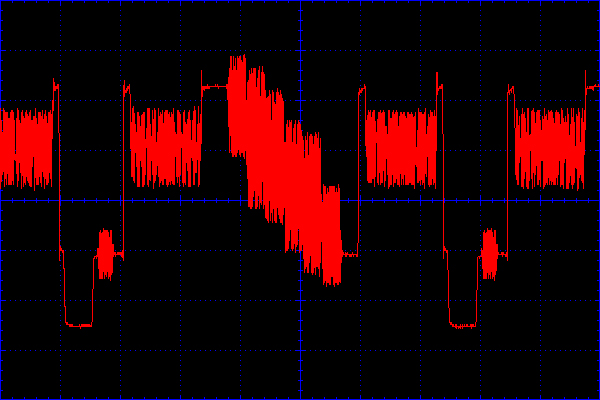

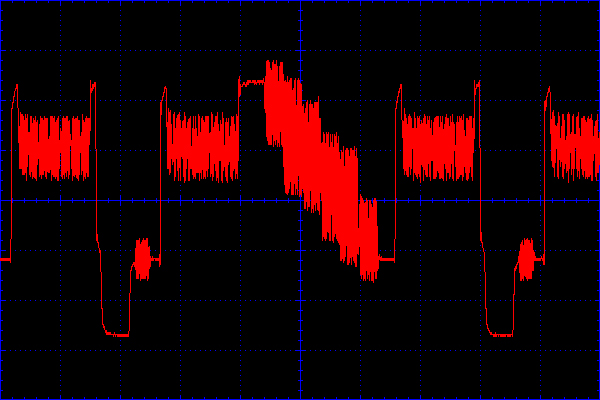

- на фото: 1; 3; 5; 7; 9 представлены осциллограммы

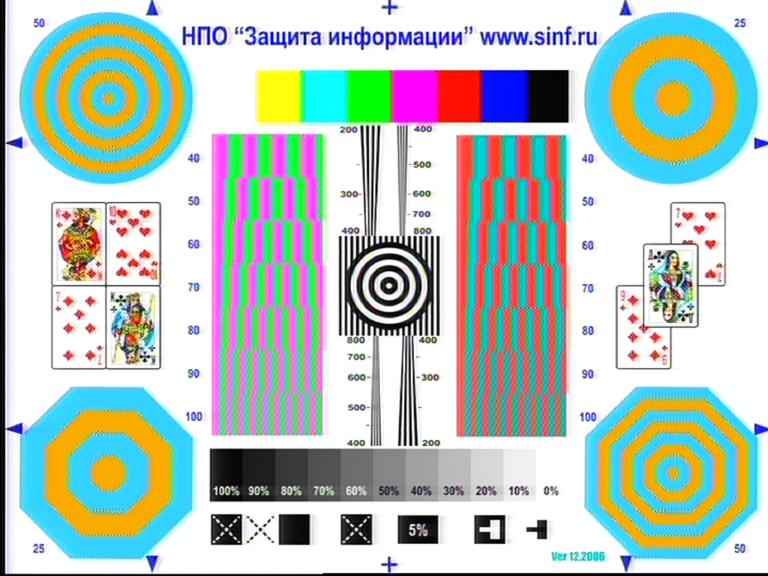

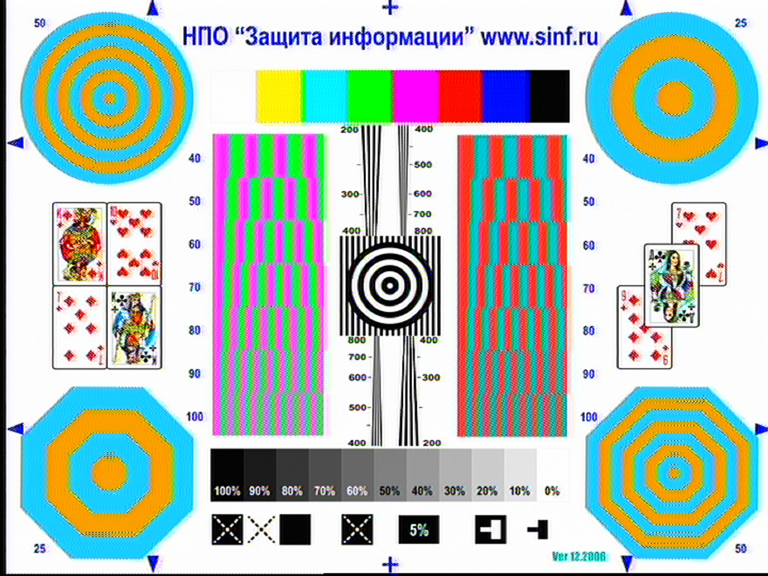

- на фото: 2; 4; 6; 8; 10 изображения видеосигналов на выходе усилителя.
В ходе тестирования по испытательным таблицам оценивались потери разрешающей способности по горизонтали сигнала яркости и сигнала цветности, а так же оптимальная и недостаточная коррекция АЧХ тракта передачи видеосигнала при разных дистанциях передачи.
Результаты тестирования видеорегистратора “Gotview USB 2,0 DVD 2”:
Результаты тестирования шестнадцатиканального усилителя-разветвителя Si-197 в зависимости от длины коаксиального кабеля подключенного к входу и к выходу прибора:
|
