Тестирование приемника видеосигнала

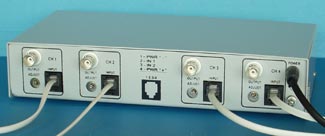

Si-125R

Задачей тестирования является отображение реальных результатов приёма видеоизображения с помощью Si-125R.

К приемнику через плоский четырехпроводный телефонный кабель ТС4 последовательно подключались Ч/Б видеокамера стандартного разрешения VM32В VISION HI-TECH и цветная видеокамера стандартного разрешения VM32C VISION HI-TECH. Видеокамеры тестировались с одним объективом М12 с фокусным расстоянием f=8 мм. Длина кабеля ТС4 либо 1 м, либо 100 м (сопротивление одного провода кабеля 0,3 Ом/м). Ток потребления видеокамер 100 мА.

В качестве видеорегистратора использовалась плата видеозахвата AVER Media EZ Capture формата 704х576, обеспечивающая горизонтальное разрешение около 400 ТВЛ. При тестировании использовалась испытательная таблица формата А3. Результаты тестирования приведены на фрагментах [1] ÷ [4].



Фрагмент [1], дистанция 1 м
Фрагмент [2], дистанция 100 м
Фрагмент [3], дистанция 1 м
Фрагмент [4], дистанция 100 м
Комментарии:
  1. При просмотре результатов тестирования необходимо установить масштаб 100%
  2. Качество изображения в основном определяется разрешающей способностью объектива (в центре изображения около 400 ТВЛ), и ПЗС матриц (Ч/Б – 400 ТВЛ; ЦВ – 250 ТВЛ)
