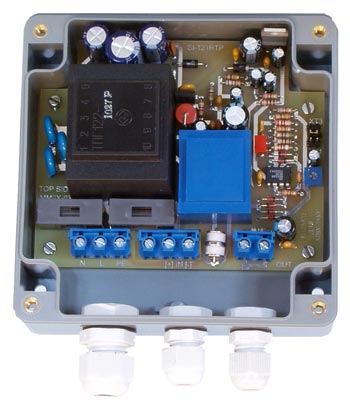

Si-121RTP

Одноканальный герметизированный приёмник
по витой паре проводов

Прибор предназначен для совместной работы с видеокамерой МВК-18КС производства фирмы «Байт-Эрг».

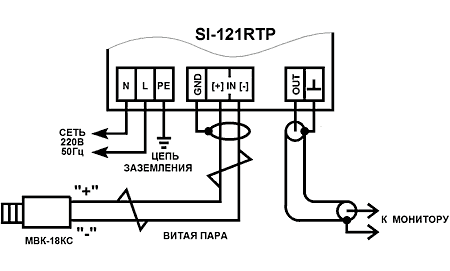

Видеокамера МВК-18КС совместно с прибором Si-121RTP обеспечат видеонаблюдение на удаленных объектах при отсутствии электропитания в местах установки камеры. Связь МВК-18КС с приемником осуществляется с помощью одной витой пары, по которой одновременно передаются видеосигнал и питание камеры. Максимальная дистанция кабеля 600 м. Приёмник Si-121RTP автоматически регулирует электропитание МВК-18КС в зависимости от длины и параметров кабельной линии связи. Приемник может эксплуатироваться со стандартными видеокамерами и передатчиками Si-122T. Приемник имеет плавную и дискретную регулировку частотной характеристики, а так же схему грозозащиты от опасного напряжения по линии связи и электросети 220 В. Конструкция прибора герметизированная, с уровнем защиты IP65.

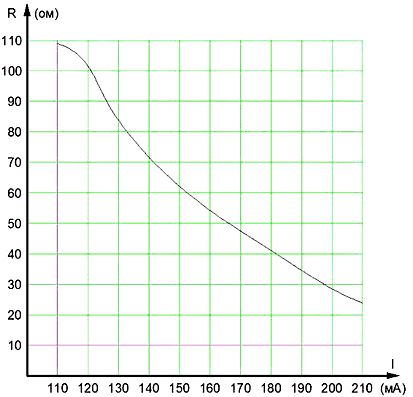

Рис. 2. Зависимость максимального сопротивления двух проводов линии
от тока потребления видеокамеры для приборов Si-121RTP

Далее отображены передача видеоизображения и электропитания с помощью передатчика Si-122T и прибора Si-121RTP.

В качестве источника видеосигнала используется генератор телевизионных испытательных таблиц TPG-8. Между передатчиком Si-122Т и прибором Si-121RTP подключались линии передачи видеосигнала на основе неэкранированной витой пары марки КВП 1х2х0,52 со следующими параметрами:

• сопротивление постоянному току одной жилы: 96 Ом/км;
• волновое сопротивление на частоте 1 МГц: 100 Ом;
• затухание на частоте 4 МГц: 43 дБ/км;
• ёмкость пары: 56 нФ/км.

При использовании в качестве источника видеосигнала генератора TPG-8 имитировалось подключение видеокамеры с помощью резистора, обеспечивающего ток потребления 150 мА. По техническим условиям видеопередатчик Si-122T предназначен для передачи видеосигнала и напряжения питания видеокамеры с током потребления до 180 мА по двухпроводной линии связи. В качестве видеорегистратора использовалось устройство видеозахвата «GOTVIEW» ( JPEG, формат 720х576, горизонтальное разрешение около 450 ТВЛ).

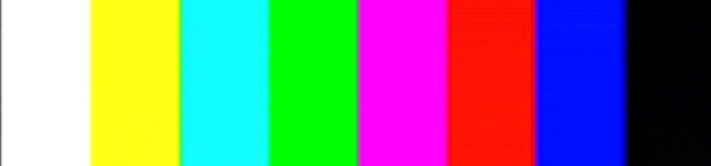

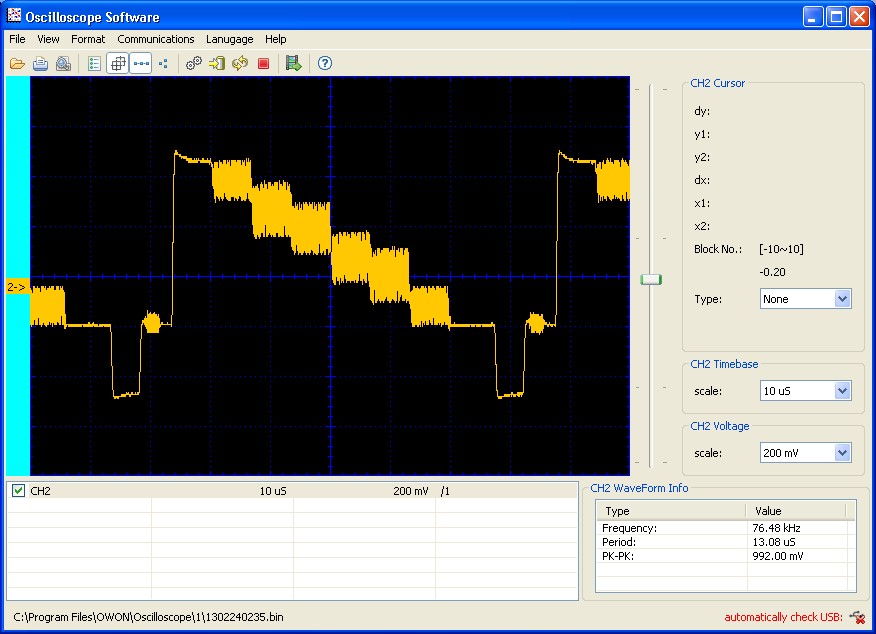

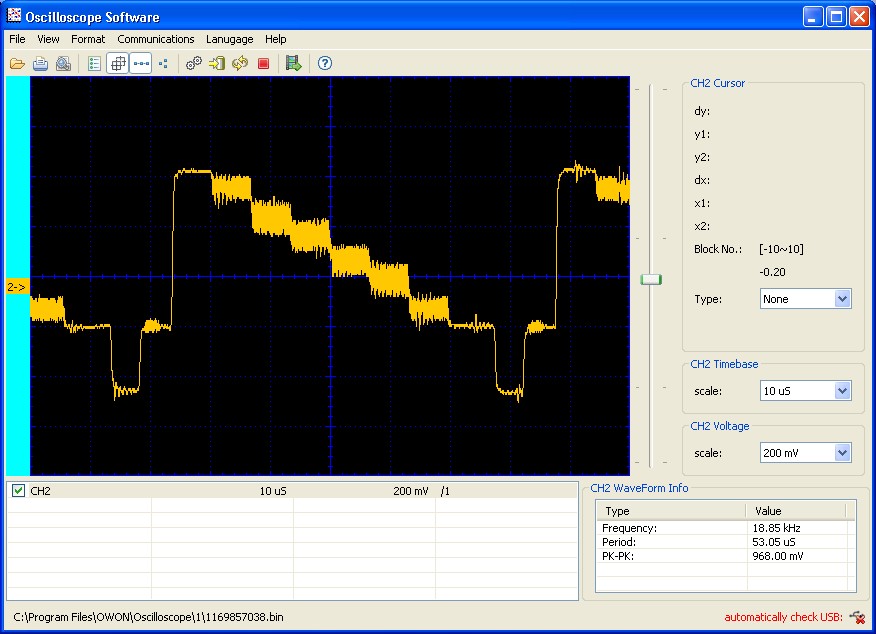

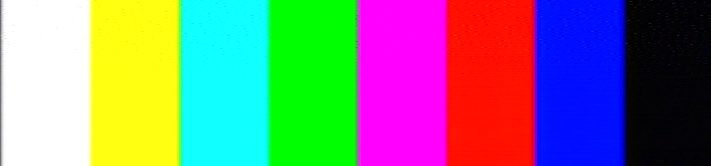

На фото 1а, 2а, 3а представлены осциллограммы, а на фото 1b, 2b, 3b соответственно изображения видеосигнала на выходе прибора Si-121RTP, подключенного к линии связи длинной соответственно: 1 м, 100 м и 600 м.

Фото 1a (1 м)	Фото 2a (100 м)	Фото 3a (600 м)
Фото 1b (нажмите чтобы увеличить)	Фото 2b (нажмите чтобы увеличить)	Фото 3b (нажмите чтобы увеличить)
